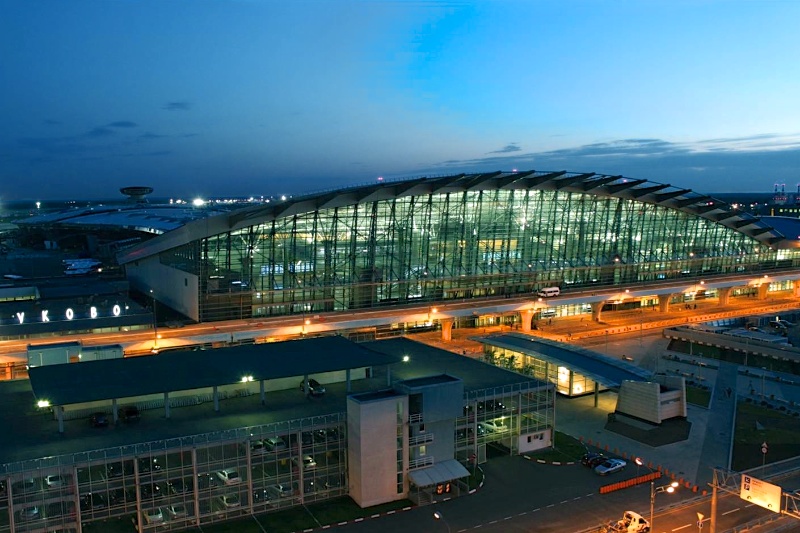

В терминале А аэропорта Внуково реализованы самые современные энергосберегающие технологии

количество просмотров 315

Не так давно на сайте аэропорта было опубликовано интервью с генеральным директором ООО «Трансстройинвест» Алексеем Фоменко, который рассказал о том, что увидят первые пассажиры так называемой «капли». Однако на каждом объекте есть много такого, что люди непосвященные увидеть не смогут никогда. Одним из таких примеров является внедрение энергосберегающих технологий, которые позволяют не только существенно сокращать расходы, но и гарантируют комфорт и уют пассажирам, а также бесперебойную работу аэропорта в форс-мажорных ситуациях.

В аэропорту Внуково решением этих вопросов занимается инжиниринговая компания «ЭкоПрог», отвечающая за проектирование и реализацию всей инженерной инфраструктуры терминала А аэропорта Внуково.

«Внуково» — аэропорт будущего

Не будет преувеличением сказать, что энергосбережение является сегодня одним из основных трендов развития как отечественной, так и мировой экономики. Один из наглядных тому примеров — новый пассажирский терминал А аэропорта Внуково.

Инновационные энергосберегающие решения были использованы при построении всех инженерных систем нового здания пассажирского аэропорта. «При реализации этого проекта мы использовали разработки и решения ведущих производителей энергосберегающего оборудования для систем жизнеобеспечения и управления производственными процессами, таких, как Danfoss, ABB, Carrier, Siteco и ряда других, — рассказывает Виталий Гинзбург, президент инжиниринговой компании „ЭкоПрог“, отвечавшей за проектирование и реализацию всей инженерной инфраструктуры терминала А аэропорта Внуково. — Тесное сотрудничество с партнерами позволило нашим проектировщикам воплотить в жизнь свои самые смелые замыслы. В частности, использовать интерфейсный метод проектирования нашей собственной разработки, позволяющий на ранних стадиях обеспечить интеграцию всех инженерных систем между собой, а также с архитектурно-строительной и технологической частями проекта. Это способствовало повышению эффективности и надежности систем, сокращению сроков и стоимости проектирования, а также стоимости строительства объекта. В итоге мы не только построили настоящий транспортный узел XXI века, но и обеспечили его соответствие современным европейским стандартам энергоэффективности».

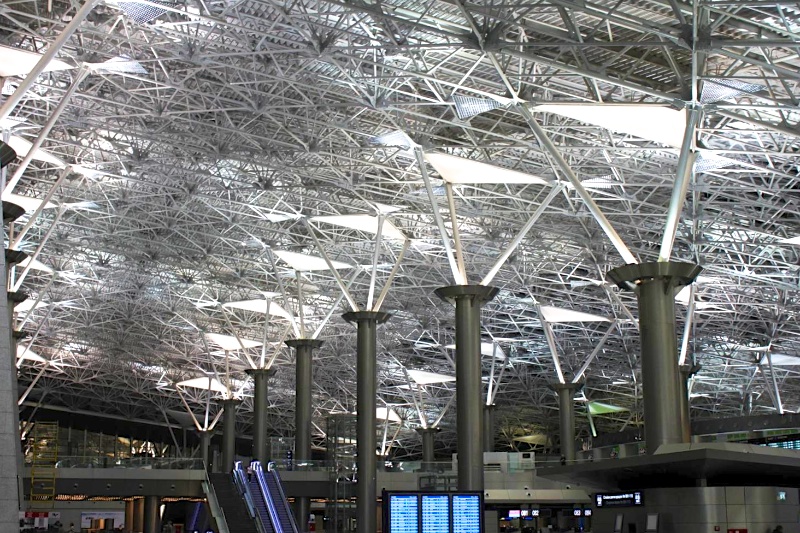

Например, во всех больших залах установлены простые в эксплуатации системы отраженного дневного света, позволяющие с максимальной эффективностью использовать его в светлое время суток. Помимо очевидной экономии электроэнергии, это позволило создать в залах мягкое равномерное освещение, приятное для глаз посетителей. При этом мощность электрической подсветки зависит от уровня естественной освещенности и в большинстве помещений регулируется автоматически.

Не менее интересные решения были использованы при оптимизации управления микроклиматом. Так, для эффективной нейтрализации избыточного тепла в результате нагрева внутренних помещений прямыми солнечными лучами, осветительными приборами, различным технологическим оборудованием и людьми была использована специально разработанная схема холодоснабжения с переменным расходом хладагента. Он подается только на те участки, где в данный момент времени датчики фиксируют повышение температуры воздуха выше комфортного для посетителей или персонала уровня, например — в освещенные солнцем зоны аэровокзала. Сердцем климатического комплекса терминала является современная система параллельно работающих холодильных машин турбокомпрессорного типа. Такое решение позволяет экономить более 15% электроэнергии по сравнению с другими типами оборудования. По похожему принципу осуществляется и подача свежего воздуха в зоны терминала. При этом до 85% тепловой энергии, содержащейся в отработанном воздухе, возвращается в систему роторными рекуператорами — наиболее эффективными на сегодняшний день по своим энергосберегающим свойствам.

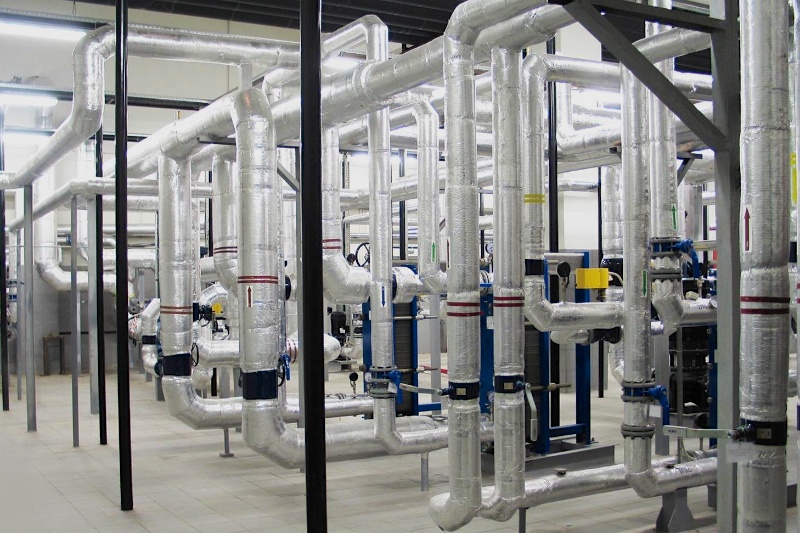

Конечно же, полноценный климат-контроль в наших широтах невозможен без эффективной системы теплоснабжения. Ее бесперебойная работа обеспечивается двумя независимыми источниками тепла и двумя тепловыми пунктами мощностью 22 и 15 Гкал/час.

В целях обеспечения эффективного распределения и использования тепловой энергии, системы тепло- и холодоснабжения терминала были оборудованы автоматическими балансировочными клапанами Danfoss, обеспечивающими сбалансированный расход теплоносителя в различных частях здания.

Управляет всеми климатическими процессами в здании терминала электроника, связанная с компьютерной сетью аэропорта. Это позволило реализовать принцип упреждающего управления микроклиматом: система вентиляции и кондиционирования автоматически увеличит мощность охлаждения, анализируя поступающую информацию о пассажиропотоке в конкретной зоне аэровокзала от датчиков СО2. Для России подобная разработка является на сегодняшний день уникальной. Отладка управления сложным комплексом климатических систем производилась с использованием специально разработанной для этой цели инженерами компании «ЭкоПрог» системы динамического моделирования процессов теплообмена.

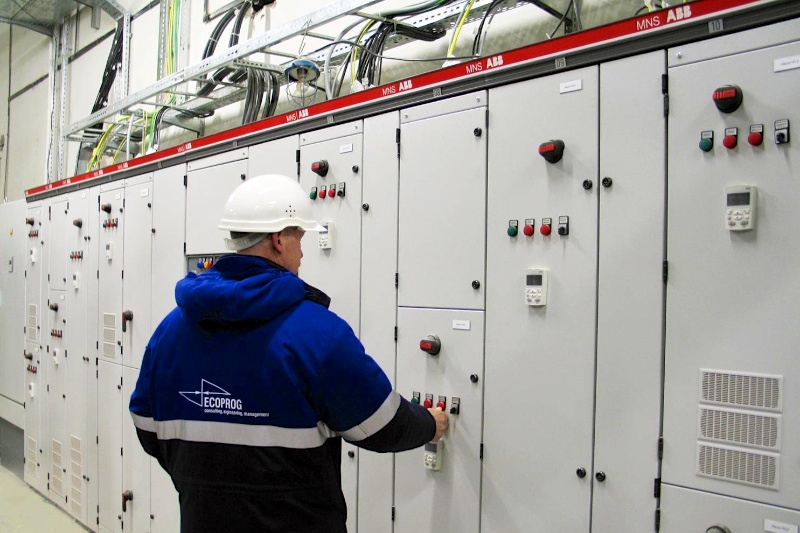

Заслуживает внимания и система электроснабжения терминала. Оно осуществляется от трех независимых энергетических центров, к которым аэропорт подключен по четырехсекционной схеме через пять трансформаторных подстанций общей мощностью 19,2 МВА. Для организации бесперебойного электроснабжения телекоммуникационных систем, а также систем связи и безопасности, которые не должны отключаться ни на секунду даже в форс-мажорных ситуациях, предусмотрены восемь блоков параллельно работающих источников бесперебойного питания общей мощностью 1,4 МВА и восемь дизель-генераторных установок общей мощностью 6,4 МВА. Резервные источники обеспечат электроснабжение особой группы систем аэропорта даже в случае полного блэкаута всей системы электроснабжения московского региона: сперва в сеть включаются аккумуляторы, а затем автономные дизель-электростанции.

Однако и здесь можно найти возможность сэкономить. За счет оптимизации проектных решений и использования при построении системы электроснабжения энергосберегающего оборудования удалось добиться 20% снижения потерь электроэнергии. Такой результат обеспечило применение устройств компенсации реактивной мощности, что позволило уменьшить суммарную нагрузку на трансформаторы и питающие линии. Кстати, внесла свой вклад в общую копилку и система освещения, о которой шла речь выше: использование осветительных приборов с электронной пускорегулирующей аппаратурой уменьшило потери мощности на 10%.

Диспетчеризация и управление работой всех инженерных и информационных систем терминала осуществляется автоматизированной системой диспетчерского управления (АСДУ). На сегодняшний день АСДУ Внуково является самой крупной интегрированной системой управления в России и насчитывает более 120 тысяч точек контроля. Система контролирует работу многокилометровых магистралей охлаждения, отопления, электроснабжения, освещения, двух тепловых пунктов, трех водопроводных станций, тридцати двух сооружений для охлаждения воды, двухсот восьмидесяти пяти вентиляционных установок, пяти трансформаторных подстанций, сорока коммутационных центров. Все механические и электротехнические инженерные системы, телекоммуникационные и системы безопасности аэровокзала работают в автоматическом режиме, централизованный контроль и управление их функционированием осуществляет диспетчерский центр. Автоматизация управления оборудованием терминала позволила сократить количество необходимого эксплуатационного персонала, минимизировать количество ошибок, обусловленных человеческим фактором, повысить надежность и безопасность всей инженерно-информационной инфраструктуры аэропорта.

В заключение следует сказать несколько слов о той реальной экономии энергоресурсов, которая была обеспечена благодаря использованию при проектировании и строительстве терминала инновационных инженерных решений и современного энергоэффективного оборудования. «По показателям энергоэффективности новый терминал Внуково уверенно опережает своих конкурентов, — говорит Виталий Гинзбург, президент «ЭкоПрог». — Благодаря использованию метода интерфейсного проектирования, нам удалось выявить нефункциональную избыточность энергосистем и сократить расчетную мощность объекта с первоначально запроектированных европейскими специалистами 22 МВт до 18,7 МВт, то есть на 3,3 МВт.

Можно сказать, что новый пассажирский терминал аэропорта Внуково стал первым в нашей стране транспортным узлом нового поколения: до сих пор проектов, подобных этому по технической оснащенности, безопасности и энергоэффективности, не было реализовано ни в авиационном, ни в железнодорожном сообщении.

По материалам компании «ЭкоПрог».
Полная версия статьи — на сайте компании.
